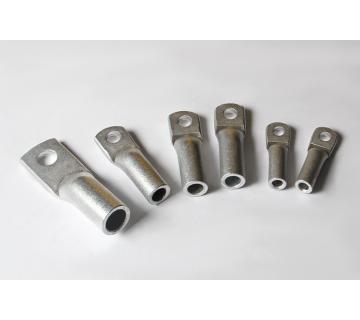

Наконечники під опресування мідно-луджені МЛ

  5. Наконечники під опресування мідно-луджені МЛ
Наконечники під опресування мідно-луджені МЛ

ГОСТ 7386-80

Призначення: для кінець проводів та кабелю

Метод монтажу: опресовування Матеріал: Мідь, крита оловол.

Маркування: переріз кабелю (мм.кв)/діаметр відведення під болт (мм)

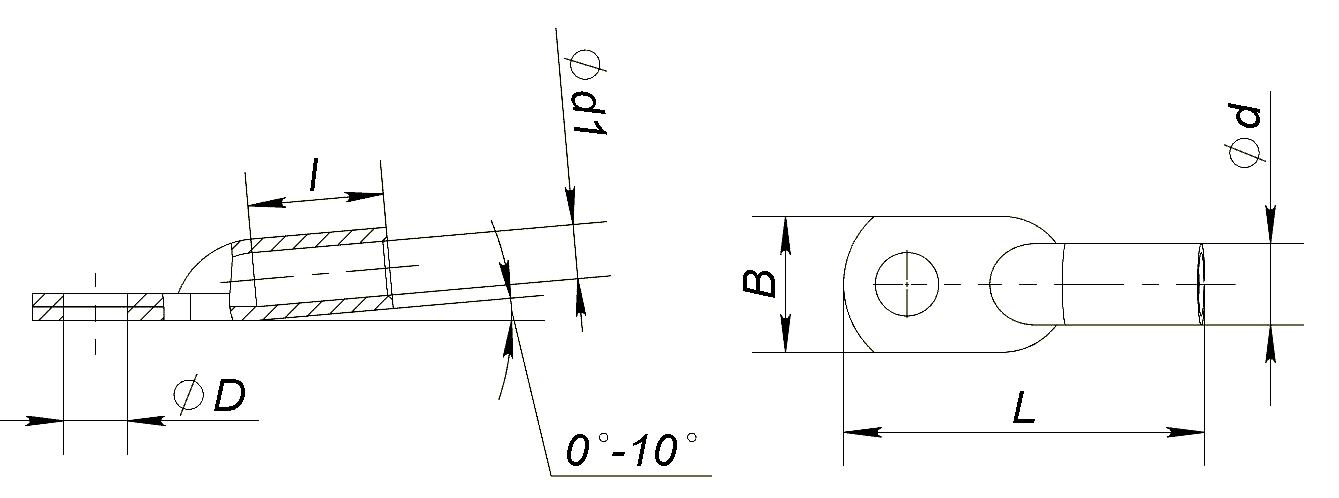

Обозначение Диаметр контактного стержня     D, мм Внутренний диаметр d1, мм Диаметр трубки   d, мм Длина L, мм Глубина входа кабеля l, мм Ширина В, мм
1,5 - 4 - 2 4 2 3.5 27 10 10
1,5 - 5 - 2 5 2 3.5 27 10 10
1,5 - 6 - 2 6 2 3.5 27 10 12
2,5 - 4 - 2,6 4 2.5 4 28 10 10
2,5 - 5 - 2,6 5 2.5 4 28 10 10
2,5 - 6 - 2,6 6 2.5 4 28 10 12
4 - 4 - 3 4 3 5 32 12 10
4 - 5 - 3 5 3 5 32 12 10
4 - 6 - 3 6 3 5 32 12 12
4 - 8 - 3 8 3 5 36 12 13
6 - 5 - 4 5 4 6 32 12 10
6 - 6 - 4 6 4 6 32 12 12
6 - 8 - 4 8 4 6 36 12 13
6 - 10 - 4 10 4 6 42 12 15
10 - 5 - 5 5 5 8 41 14 11
10 - 6 - 5 6 5 8 41 14 14
10 - 8 - 5 8 5 8 41 14 14
10 - 10 - 5 10 5 8 41 14 16
10 - 12 - 5 12 5 8 46 14 18
16 - 6 - 6 6 6 9 41 14 14
16 - 8 - 6 8 6 9 41 14 16
16 - 10 - 6 10 6 9 46 14 16
16 - 12 - 6 12 6 9 46 14 18
25 - 6 - 7 6 7 10 45 20 14
25 - 8 - 7 8 7 10 45 20 15
25 - 10 - 7 10 7 10 51 20 17
25 - 12 - 7 12 7 10 51 20 19
25 - 6 - 8 6 8 11 51 20 16
25 - 8 - 8 8 8 11 51 20 16
25 - 10 - 8 10 8 11 51 20 20
25 - 12 - 8 12 8 11 51 20 20
35 - 8 - 9 8 9 12 57 24 18
35 - 10 - 9 10 9 12 57 24 18
35 - 12 - 9 12 9 12 57 24 20
35 - 8 - 10 8 10 13 64 24 18
35 - 10 - 10 10 10 13 64 24 20
35 - 12 - 10 12 10 13 64 24 22
50 - 8 - 11 8 11 14 61 24 20
50 - 10 - 11 10 11 14 61 24 22
50 - 12 - 11 12 11 14 61 24 24
70 - 8 - 13 8 13 16 65 26 24
70 - 10 - 13 10 13 16 65 26 24
70 - 12 - 13 12 13 16 65 26 24
95 - 8 - 15 8 15 19 75 32 28
95 - 10 - 15 10 15 19 75 32 28
95 - 12 - 15 12 15 19 75 32 28
120 - 10 - 17 10 17 22 81 32 32
120 - 12 - 17 12 17 22 81 32 32
120 - 16 - 17 16 17 22 81 32 32
150 - 10 - 19 10 19 25 90 34 36
150 - 12 - 19 12 19 25 90 34 36
150 - 16 - 19 16 19 25 90 34 36
185 - 10 - 21 10 21 27 96 38 40
185 - 12 - 21 12 21 27 96 38 40
185 - 16 - 21 16 21 27 96 38 40
185 - 20 - 21 20 21 27 96 38 40
240 - 10 - 24 10 24 30 106 38 44
240 - 12 - 24 12 24 30 106 38 44
240 - 16 - 24 16 24 30 106 38 44
240 - 20 - 24 20 24 30 106 38 44
300 - 10 - 27 10 27 34 106 38 50
300 - 12 - 27 10 27 34 106 38 50
300 - 16 - 27 10 27 34 106 38 50
